Thorlabs 飛秒脈沖壓縮器

Thorlabs 飛秒脈沖壓縮器幫助校正發生在所有多光子顯微鏡中的脈沖展寬。

諸如Thorlabs的Bergamo® II系列等多光子顯微鏡基于約100 fs內發射近紅外脈沖的飛秒激光器。為了縮短發射時間，脈沖的組成波長范圍很寬。

理想情況下，樣品上的脈沖寬度和激光器所發射的脈沖一樣短。但是，隨著傳輸通過顯微鏡的光學元件(比如熒光濾波器、二向色鏡、掃描透鏡和物鏡*)，脈沖會展寬：因為玻璃的折射率隨波長變化，每種波長的光以不同的速度傳播。相反地，在空氣中傳播時，脈沖寬度是守恒的：因為空氣折射率相對波長是恒定的，所以脈沖中所有波長都共同傳播。

展寬現象稱為群延遲色散(GDD)。飛秒脈沖壓縮機可以補償激光脈沖通過顯微鏡所引起的GDD，確保到達樣品的脈沖盡可能短，由此維持高對比度。

可調色散補償

脈沖補償器支持的工作波長范圍從700到1050 nm，所以兼容Tiberius®激光器和其它鈦藍寶石激光器包括Coherent的Chameleon™激光器家族。右圖顯示可能的色散補償值范圍與波長的函數關系，

為了給多種顯微鏡配置提供最佳GDD補償，可以旋轉外殼外邊的旋鈕來調節色散。旋鈕控制棱鏡在光路中的插入。該功能確保您在改變?yōu)V波片、物鏡或者激光波長時不會降低性能。

隨著旋鈕旋轉，顯示屏?xí)@示棱鏡被插入了多少。值越高表明進入光路的玻璃越多，因此是更多的正色散。裝置的后面包含一個3.5 mm耳機插頭，它的輸出電壓與被使用的棱鏡位移成正比，可以用來診斷。

安裝
飛秒脈沖壓縮機應該放置在激光器與顯微鏡之間的光路中。支持兩種光路高度：用于Thorlabs的Tiberius激光器和Coherent的Chameleon™激光器的4.75英寸(120.7 mm)和用于其它普通激光器的4.25英寸(108.0 mm)。光束高度通過裝置附帶的一個基板設置。要設置4.25英寸高度時，通過松開與9/64英寸內六角或球頭起子兼容的三個螺栓來移除基板。附帶三個CL5和三個CL8壓塊用來將脈沖壓縮機固定在光學平臺上。

第一次安裝脈沖壓縮機時，必須對準輸入光束和輸出光束。我們提供兩個定制光闌用來完成shou次對準。手冊中有詳細的對準指導。所有內部光學元件都在發貨前由Thorlabs公司預先對準好了。

飛秒脈沖壓縮機如何改善成像對比度

激光脈沖無色素補償發送到多光子顯微鏡時，隨著脈沖傳播通過顯微鏡的光學元件時會有正色散。正色散脈沖中，較長波長傳播快于較短波長(紅光傳播比藍光快)。這將使樣品上的激光脈沖持續時間邊長，導致成像分辨率降低。

飛秒脈沖壓縮機(FSPC)在脈沖發送到多光子顯微鏡之前會對脈沖施加負色散。負色散脈沖中，較短波長傳播快于較長波長(藍光傳播快于紅光)。然后顯微鏡對脈沖施加正色散，于是到達樣品的脈沖再次縮短，從而改善對比度。

飛秒脈沖壓縮器，用于700 - 1050 nm脈沖

• 校正700到1050 nm波長范圍內的材料色散

• 兼容雙光子成像激光器

• 可調色散范圍：-12,500 fs2到0 fs2 (在800 nm處)

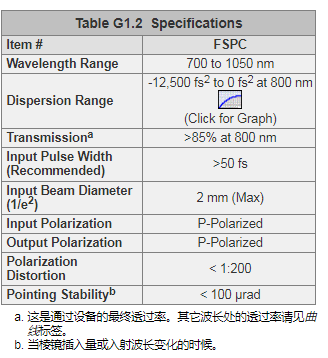

這個脈沖壓縮機支持的工作波長范圍從700到1050 nm，所以兼容很多鈦藍寶石激光器系統，包括Coherent的Chameleon系列激光器。表G1.2中的曲線圖顯示了隨波長變化的色散補償范圍。
